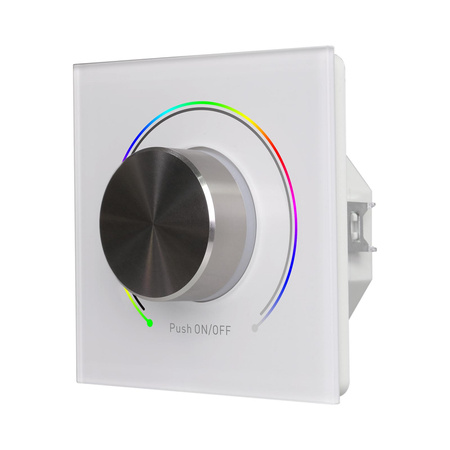

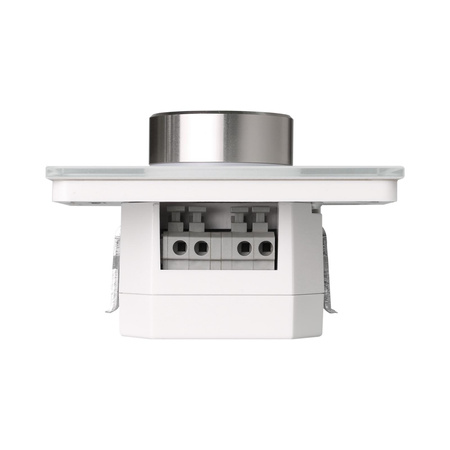

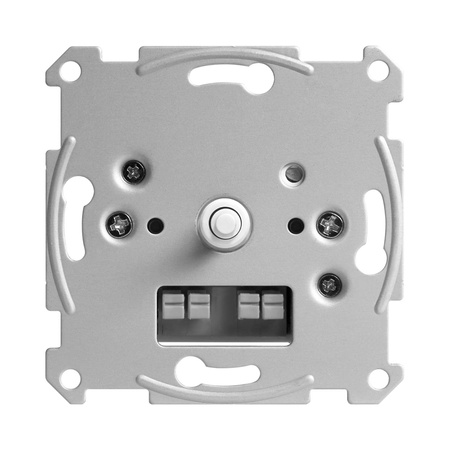

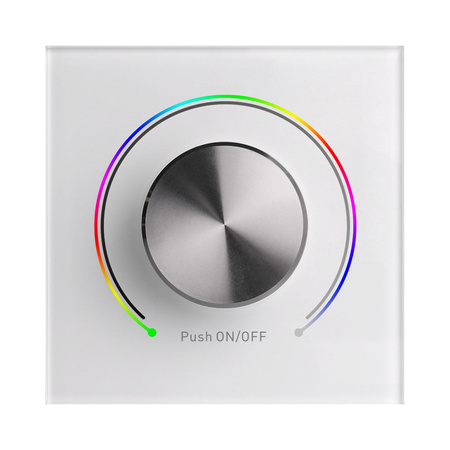

SUNRICHER DT8 RGBW DALI MCU SR-2400RB-RGBW
Cechy
DT8 RGBW DALI MCU posiada wbudowany zasilacz DALI 100 mA, umożliwiający zasilanie do 50 stateczników DALI (ECG), oraz obsługuje urządzenia DALI DT8 RGBW z typem koloru RGBWAF, co pozwala na niezależne sterowanie kanałem W, oddzielnie od kanałów RGB.
Urządzenie może pracować z zasilania sieciowego AC lub być zasilane bezpośrednio z magistrali DALI. Obsługuje sterowanie typu broadcast do 100 stateczników DALI ECG na jednej linii DALI przy użyciu czterech jednostek MCU (dwie zasilane z sieci AC, dwie z magistrali DALI). Umożliwia również ustawienie oraz usunięcie minimalnego poziomu ściemniania.
• DT8 RGBW DALI MCU
• Wbudowany zasilacz DALI 100 mA do zasilania maks. 50 stateczników DALI ECG
• Możliwość zasilania z magistrali DALI przy braku podłączenia do sieci AC
• Maks. 100 stateczników DALI ECG na jednej linii DALI sterowanych przez 4 MCU w trybie broadcast (2 zasilane z AC, 2 z magistrali DALI)
• Obsługa urządzeń DALI DT8 RGBW z typem koloru RGBWAF
• Kanały RGB mogą być wyłączane, a kanał W sterowany niezależnie od kanałów RGB
• Możliwość ustawienia i usunięcia minimalnego poziomu ściemniania
Dane techniczne
Oznaczenie: DALI MCU
Połączenie DALI: DA+/DA-, maks. długość przewodu 300 m, prąd wyjściowy zasilacza DALI maks. 100 mA
Dopuszczalny przekrój przewodu: 0,5–1,5 mm²
Napięcie znamionowe zasilania: 100–240 VAC
Częstotliwość sieci: 50/60 Hz
Typowy prąd: 27 mA (@ 230 V / 50 Hz / pełne obciążenie)
Maks. moc wejściowa: 3,70 W
Typowy pobór mocy w trybie czuwania: 1,23 W
Typowy prąd wejściowy przy braku obciążenia: 7 mA
Odporność na przepięcia sieciowe: 1 kV (między L–N)
THD: (@ 230 V / 50 Hz / pełne obciążenie) 10%
Czas załączenia: 242 ms (@ 230 V / 50 Hz / pełne obciążenie)
Czas wyłączenia: 205 ms (@ 230 V / 50 Hz / pełne obciążenie)
Tolerancja napięcia wyjściowego: 9–21 VDC
Liczba kanałów ściemniania: 1
Zakres ściemniania: 1%–100%
Tryb DALI: DT8
Pobór prądu DALI: 5 mA
Temperatura otoczenia (Ta): 0°C do +50°C
Maks. temperatura obudowy (Tc): 75°C
Wilgotność: 10%–95% RH, bez kondensacji
Temperatura przechowywania: –40°C do +85°C
Stopień ochrony: IP20
Klasa ochronności: II
Masa: 110 g
Wymiary: 80 × 80 × 53 mm
Wymiary produktu
Schemat okablowania
