Cechy

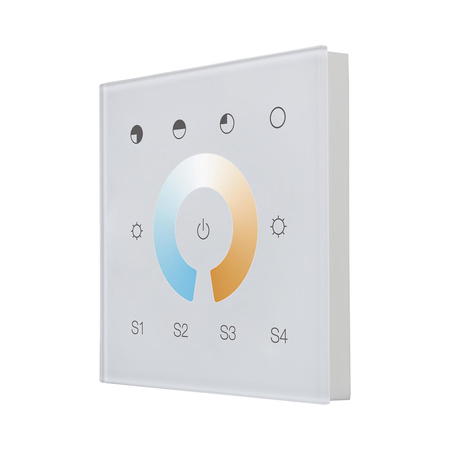

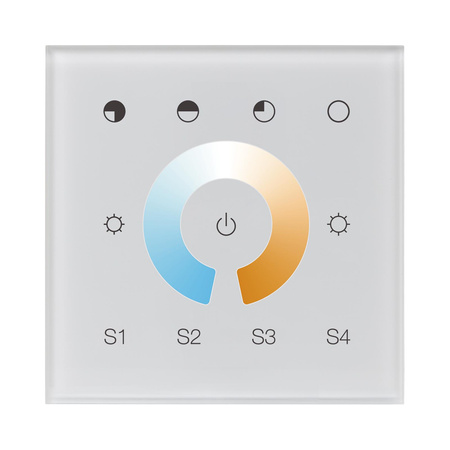

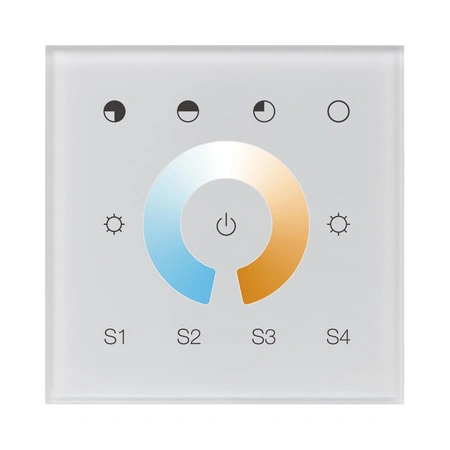

Sterownik nadrzędny DALI SR-2300TR-CCT to dotykowy kontroler DALI DT8, wyposażony w wytrzymały i bardzo czuły panel ze szkła hartowanego, który zapewnia precyzyjną i szybką regulację temperatury barwowej oraz jasności do sterowania dwukolorowymi diodami LED. Urządzenie jest zgodne z normami IEC 62386-102, IEC 62386-207 oraz IEC 62386-209 i kompatybilne z produktami DALI innych międzynarodowych producentów. Dotykowe koło barw umożliwia płynną i precyzyjną regulację temperatury barwowej.
Sterownik DALI umożliwia sterowanie 1 grupą DALI oraz 4 scenami DALI (wersja EU) lub 6 scenami DALI (wersja US). Pozwala na ustawienie początkowego numeru grupy DALI (łącznie 16 grup: 0–15) oraz numeru sceny DALI (łącznie 16 scen: 0–15) za pomocą przełączników obrotowych umieszczonych z tyłu urządzenia.
Dodatkowo sterownik umożliwia sterowanie wszystkimi urządzeniami na linii DALI w trybie broadcast. Jest zasilany bezpośrednio z magistrali DALI i nie wymaga dodatkowego zasilacza.
Dostępne są wersje europejska i amerykańska, a montaż w standardowej puszce instalacyjnej jest szybki i prosty. Sterownik DALI występuje w wersjach z zasilaniem 100–240 VAC oraz 12–24 V DC.
Wersja zasilana z sieci AC posiada wbudowany zasilacz DALI 100 mA, umożliwiający zasilanie do 50 stateczników DALI ECG. Może być również zasilana z magistrali DALI w przypadku braku podłączenia do sieci AC. Maksymalnie 100 stateczników DALI ECG może być sterowanych przez 4 dotykowe panele DALI z wejściem AC w trybie broadcast na jednym obwodzie sterowania, z czego 2 są zasilane z sieci AC, a 2 z magistrali DALI.
• Panel dotykowy
• Szklany interfejs (biały i czarny)
• Zgodność z protokołami DALI IEC 62386-102, IEC 62386-207 oraz IEC 62386-209 i kompatybilność z produktami DALI innych międzynarodowych producentów
• Wbudowany zasilacz DALI 100 mA do zasilania maks. 50 stateczników DALI ECG
• Możliwość zasilania z magistrali DALI przy braku podłączenia do sieci AC
• Maks. 100 stateczników DALI ECG na jednej linii DALI sterowanych przez 4 panele sterujące w trybie broadcast (2 zasilane z AC, 2 z magistrali DALI)
• Możliwość sterowania 1 grupą DALI oraz 4 scenami DALI

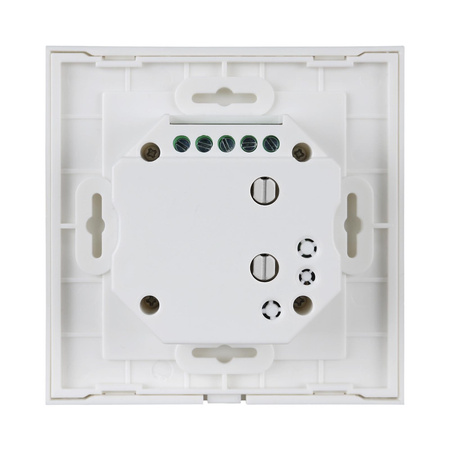

• Możliwość ustawienia początkowego numeru grupy DALI (0–15) oraz numeru sceny (0–15) za pomocą przełączników obrotowych z tyłu urządzenia
• Obsługa urządzeń DT8
• Regulacja temperatury barwowej zgodnie ze specyfikacją DALI Device Type 8, Color Type Tc
• Każde urządzenie DT8 sterowane jest za pomocą jednego adresu DALI
Dane techniczne
Zasilanie: 100–240 VAC / magistrala DALI
Wyjście: sygnał DALI
Prąd roboczy: < 15 mA
Wyjście magistrali DALI: maks. 100 mA
Pobór prądu DALI: 4 mA
Temperatura pracy: 0–40°C
Wilgotność względna: 8%–80%
Wymiary: 86 × 86 × 41 mm
Stopień ochrony: IP20
