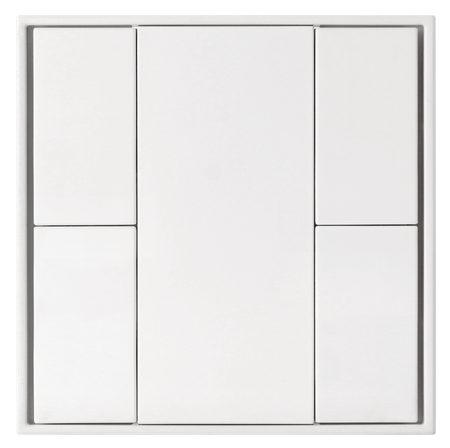

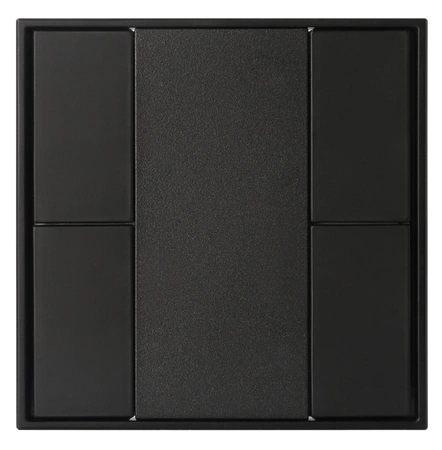

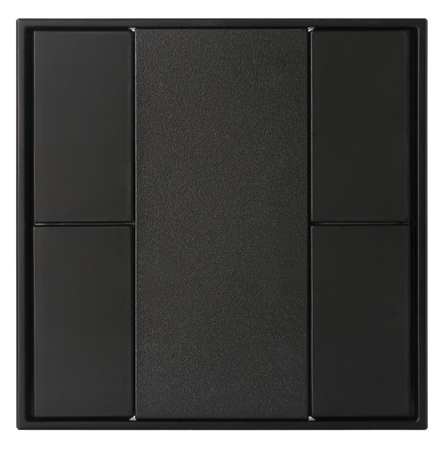

SUNRICHER 4-przyciskowy ścienny przełącznik DALI SR-2422NK4-DA2-PL

SUNRICHER 4-przyciskowy ścienny przełącznik DALI SR-2422NK4-DA2-PL

Klawiatura SR-2422NK4-DA2-PL to certyfikowane urządzenie sterujące DALI-2 z 4 przyciskami, zgodne z normami IEC 62386-101, IEC 62386-103, IEC 62386-301 oraz IEC 62386-332. Urządzenie wejściowe obsługuje funkcję sprzężenia zwrotnego i wyposażone jest w 4 diody LED. Jest przeznaczone do integracji oraz współpracy z centralnymi jednostkami sterującymi zgodnymi z DALI-2. Przyciskowy moduł DALI-2 obsługuje tryb multi-master, co umożliwia instalację wielu modułów na jednej linii DALI. Urządzenie wejściowe DALI-2 jest zasilane bezpośrednio z magistrali DALI i nie wymaga dodatkowego zasilacza. Konfiguracja jest prosta i odbywa się poprzez interfejs USB centralnego kontrolera zgodnego z DALI-2.

Kluczowe cechy

• Urządzenie sterujące DALI-2 z 4 przyciskami zgodne z IEC 62386-101, IEC 62386-103, IEC 62386-301 oraz IEC 62386-332
• Obsługa funkcji sprzężenia zwrotnego, 4 diody LED
• Przeznaczone do integracji i współpracy z centralnymi jednostkami sterującymi zgodnymi z DALI-2
• Obsługa trybu multi-master – możliwość instalacji wielu modułów na jednej linii DALI
• Zasilanie z magistrali DALI, brak potrzeby dodatkowego zasilacza
• Łatwa konfiguracja poprzez interfejs USB centralnego kontrolera zgodnego z DALI-2

Specyfikacja

Numer katalogowy: SR-2422NK4-DA2-PL
Typowy pobór prądu DALI: 2 mA
Maksymalny pobór prądu DALI: 10 mA
Liczba instancji urządzenia sterującego: 4 programowalne przyciski
Liczba diod LED sprzężenia zwrotnego: 4 programowalne LED
Wymiary: 80 × 80 × 26,6 mm

Schemat podłączenia
