Cechy

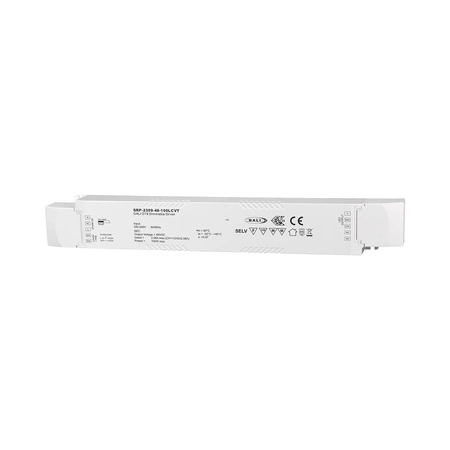

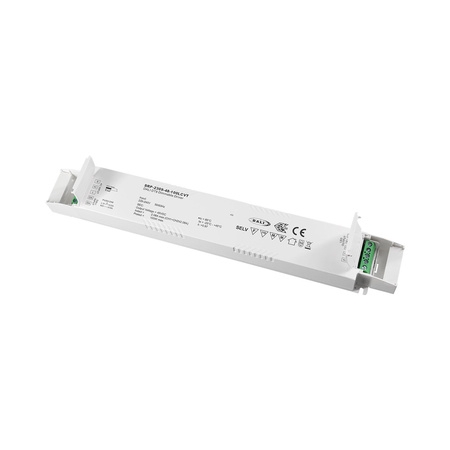

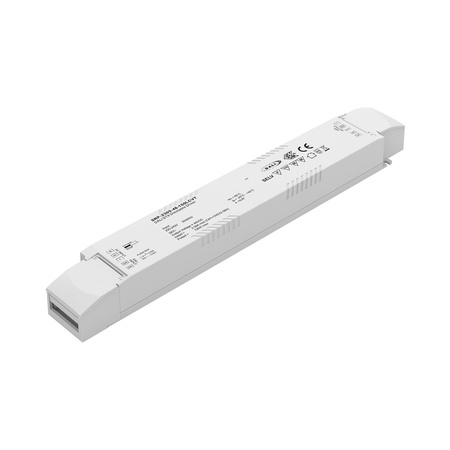

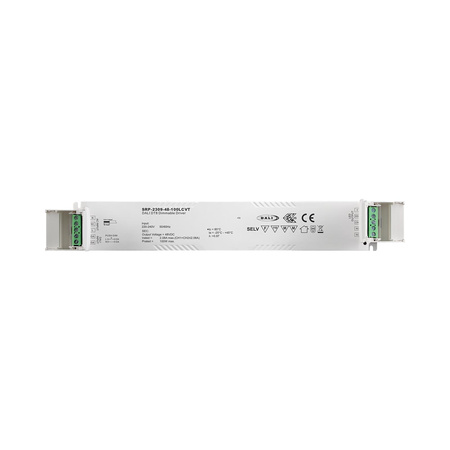

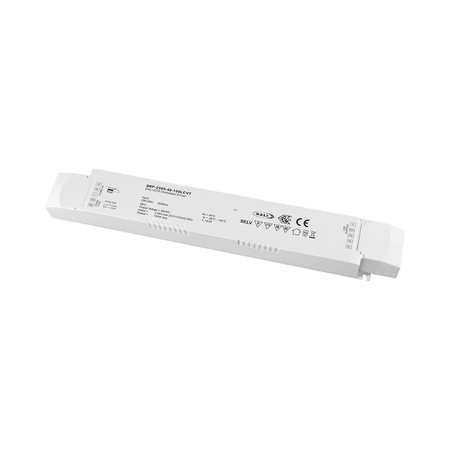

Ściemnialny sterownik LED DALI DT8 o mocy 100 W wyposażony jest we wbudowany interfejs DALI-2 i pracuje jako urządzenie DALI DT8 z dwoma kanałami stałonapięciowego wyjścia 48 V DC. Zapewnia maksymalną moc wyjściową 100 W, wysoki współczynnik mocy i sprawność, płynne ściemnianie PWM do poziomu 0,1%, sterowanie za pomocą jednego adresu DALI oraz zgodność z normami IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed.2 i IEC 62386-209:2011. Jest kompatybilny z uniwersalnymi masterami DALI obsługującymi komendy DT8 i posiada funkcję raportowania błędów z obsługą typu DALI DT8 Tc.
Najważniejsze cechy
• Ściemnialny sterownik LED, maks. całkowita moc wyjściowa 100 W
• Zgodność z IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed.2, IEC 62386-209:2011
• Wbudowany interfejs DALI-2, urządzenie DALI DT8
• 2-kanałowe stałonapięciowe wyjście DC 48 V
• Wysoki współczynnik mocy i sprawność
• Każde urządzenie sterowane jednym adresem DALI
• Ściemnianie PWM – płynne i głębokie ściemnianie do 0,1%
• Kompatybilność z uniwersalnymi masterami DALI obsługującymi DT8
• Funkcja raportowania błędów, obsługa typu DALI DT8 Tc
• Stopień ochrony IP20 – do zastosowań wewnętrznych
• 5 lat gwarancji
Parametry wyjściowe
Liczba kanałów LED: 2
Napięcie wyjściowe: 48 V DC
Maks. prąd wyjściowy: maks. 2,08 A (CH1 + CH2 ≤ 2,08 A)
Tolerancja napięcia wyjściowego: ±3%
Moc znamionowa wyjścia: maks. 100 W
Parametry wejściowe
Zakres napięcia wejściowego: 220–240 V AC
Zakres częstotliwości: 50/60 Hz
Całkowite zniekształcenia harmoniczne (THD): < 9% (@ pełne obciążenie / 230 V AC)
Sprawność (typ.): 93% @ 230 V AC, pełne obciążenie
Prąd AC (typ.): 0,47 A @ 230 V AC
Prąd rozruchowy (typ.): zimny start, maks. 32 A @ 230 V AC
Prąd upływu: < 0,5 mA / 230 V AC
Pobór mocy w trybie czuwania: < 0,5 W
Ochrona przeciwprzepięciowa: L–N 2 kV
Sterowanie
Interfejs ściemniania: DALI DT8 (pobór DALI < 2 mA) / Push
Zakres ściemniania: 0,1% – 100%
Metoda ściemniania: modulacja szerokości impulsu (PWM)
Krzywa ściemniania: liniowa / logarytmiczna (opcjonalnie)
Zabezpieczenia
Zabezpieczenie nadnapięciowe: tak, automatyczny powrót po usunięciu usterki
Zabezpieczenie przeciążeniowe: tak, automatyczny powrót po usunięciu usterki
Zabezpieczenie przeciwzwarciowe: tak, automatyczny powrót po usunięciu usterki
Zabezpieczenie termiczne: tak, automatyczny powrót po obniżeniu temperatury
Warunki środowiskowe
Temperatura pracy: –25°C do +45°C
Maks. temperatura obudowy: 85°C (Ta = 45°C)
Wilgotność pracy: 10% – 95% RH, bez kondensacji
Temperatura i wilgotność przechowywania: –40°C do +80°C, 10% – 95% RH
Bezpieczeństwo i EMC
Normy bezpieczeństwa: IEC/EN 61347-1, IEC/EN 61347-2-13
Napięcie wytrzymywane: wejście–wyjście 3,75 kV AC
Rezystancja izolacji: wejście–wyjście 100 MΩ / 500 V DC / 25°C / 70% RH
Emisja EMC: EN 55015, EN 61000-3-2 klasa C, EN 61000-3-3
Odporność EMC: EN 61000-4-2/3/4/5/6/8/11, EN 614547
Pozostałe
MTBF: 191 500 h (MIL-HDBK-217F, 230 V AC, pełne obciążenie, 25°C)
Wymiary: 306,6 × 43 × 30 mm (dł. × szer. × wys.)
Gwarancja: 5 lat
Wymiary produktu
Schemat okablowania
