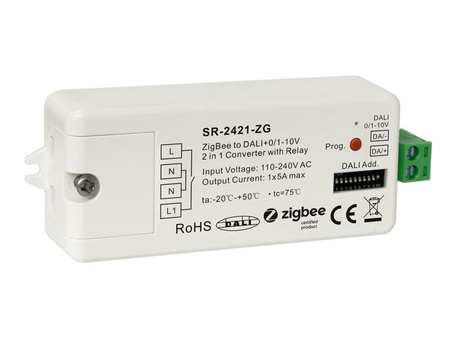

Przetwornik sygnału Zigbee DALI DT8 Sunricher SR-2421-ZG

Przetwornik sygnału Zigbee DALI DT8 to interfejs Zigbee DALI i interfejs Zigbee 0-10V/1-10V, który odbiera sygnał Zigbee i może być sterowany za pomocą uniwersalnych bramek Zigbee i pilotów Zigbee. Ten interfejs Zigbee DALI został zaprojektowany w oparciu o Zigbee 3.0, co zapewnia wysoką interoperacyjność z systemami Zigbee innych producentów. Kontroler konwertuje sygnał bezprzewodowy na DALI i 0-10V/1-10V. Tryb DALI lub tryb 0-10V/1-10V można wybrać za pomocą przełącznika DIP. W trybie DALI jest to kontroler DALI zasilany napięciem 100-240VAC i wyjściem zasilania magistrali DALI 50mA do sterowania maksymalnie 25 statecznikami DALI. Bezprzewodowy kontroler DALI jest niezwykle wydajny do sterowania statecznikami DALI DT6, DT8 tunable white, DT8 XY, DT8 RGBWAF i może być kompatybilny ze statecznikami DALI innych producentów.

Przetwornik sygnału Zigbee DALI DT8 DALI Bluetooth umożliwia wybór i sterowanie wyznaczoną grupą/adresem DALI na linii DALI. Przełączniki DIP służą do ustawiania kontrolowanej grupy/numeru adresu DALI. Można wybrać łącznie 16 grup lub 64 adresy. Może również sterować wszystkimi urządzeniami na linii DALI za pośrednictwem transmisji. Działa samodzielnie z wbudowanym zasilaczem DALI i nie wymaga podłączania do dodatkowego zasilacza DALI PS.

W trybie 0-10V/1-10V sterownik zamienia sygnał Zigbee na sygnał 0-10V lub 1-10V, aby sterować ściemnianymi obciążeniami 0/1-10V z interfejsem ściemniania 0-10V lub 1-10V. Ponadto został zaprojektowany z wyjściem przekaźnikowym 5A do przełączania mocy sterowanych urządzeń sterujących w celu zmniejszenia zużycia energii w trybie czuwania.

Przetwornik sygnału Zigbee DALI DT8 Zigbee do DALI i 0-10V/1-10V jest wyposażony w elastyczne opcje sterowania, w tym inteligentną aplikację, zdalne sterowanie Zigbee. Ponadto obsługuje nową funkcję zielonej mocy zigbee i może wiązać się z max. 20 przełączników zigbee green power bezpośrednio bez koncentratora zigbee lub bramy.

• Konwerter Zigbee na DALI+0/1-10V 2 w 1 oparty na Zigbee 3.0
• Wejście sygnału Zigbee, wyjście sygnału DALI do linii DALI lub wyjście sygnału 0/1-10V, wejście zasilania 110-240VAC
• Z max. Wyjście przekaźnikowe 5A i funkcja pomiaru
• Kompatybilny z uniwersalną bramą Zigbee lub produktami koncentratora
• Można bezpośrednio sparować z kompatybilnym pilotem ZigBee przez Touchlink
• Kompatybilny z uniwersalnymi pilotami Zigbee
• Obsługuje samoformującą się sieć Zigbee bez koordynatora
• Obsługuje tryb wyszukiwania i wiązania w celu powiązania pilota ZigBee
• Obsługuje zieloną energię Zigbee i może łączyć max. 20 pilotów zielonej mocy Zigbee
• Sygnał DALI lub wyjście sygnału 1-10V wybierane przełącznikiem DIP
• Wbudowany zasilacz magistrali DALI, nie jest wymagana dodatkowa magistrala DALI PS
• Z max. Wyjście prądowe magistrali DALI 50mA
• Do zasilania prądem sterującym do 25 sterownic DALI
• Typ urządzenia DALI DT6 lub DT8 wybierany przełącznikiem DIP w trybie DALI
• Kontrola kolorów zgodnie ze specyfikacją DALI urządzenia typu 8,
• Typ koloru: współrzędne Tc, XY, RGBW wybierane za pomocą przełączników DIP
• Tryb sterowania adresem DALI lub tryb sterowania grupowego wybierany za pomocą przełącznika DIP

Specifications

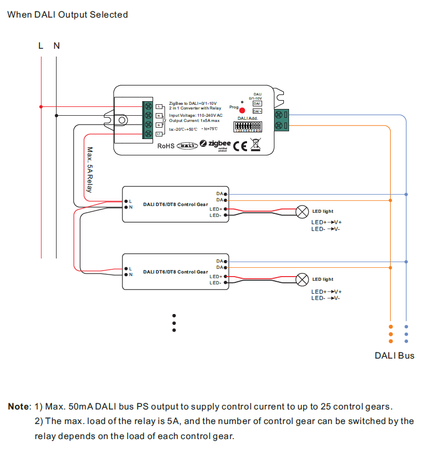

Wiring Diagram
