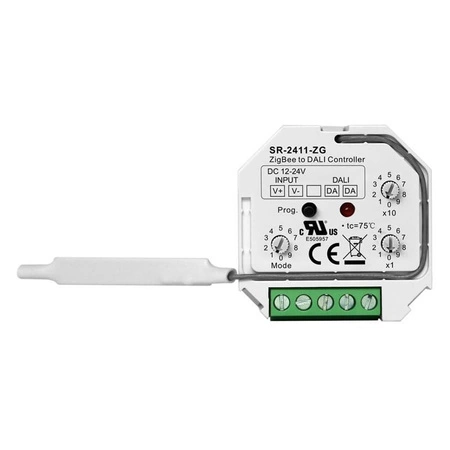

Bramka ZigBee 3.0 do grupy, adresu DALI SR-2411-ZG Sunricher

SR-2411-ZG to 4 w 1 kontroler DALI, który odbiera sygnał Zigbee i może być kontrolowany za pośrednictwem bramy Zigbee lub interfejsu huba. Kontroler Zigbee do DALI konwertuje sygnał bezprzewodowy na DALI. Zasilany jest napięciem 12V/24VDC. Zgodnie z normami IEC 62386-102, IEC 62386-207, IEC 62386-209:2011, bezprzewodowy kontroler DALI może być kompatybilny z produktami DALI od innych międzynarodowych firm.

Bezprzewodowy kontroler DALI to kontroler 4 w 1, który umożliwia sterowanie 4 typami urządzeń DALI DT6 i DT8, w tym DT6, DT8 Tc, DT8 XY coordinates, DT8 RGBWAF. Używany jest przełącznik obrotowy do wyboru trybu sterowania, aby określić, który typ urządzenia ma być kontrolowany oraz aby wybrać tryb sterowania grupą lub tryb sterowania jednym urządzeniem. Niezależnie od tego, jaki typ urządzenia DALI posiadasz, ten kontroler może być z nim kompatybilny.

Kontroler ten umożliwia wybór i kontrolowanie wyznaczonej grupy/adresu DALI na linii DALI. Przełączniki obrotowe są używane do ustawiania numeru grupy/adresu DALI, który ma być kontrolowany. Można wybrać łącznie 16 grup lub 64 adresy. Kontroler może również sterować wszystkimi urządzeniami na linii DALI za pośrednictwem broadcastu. Na każdej linii DALI można zainstalować wiele kontrolerów dla wielu punktów kontroli.

Łatwo jest sparować bezprzewodowy kontroler DALI z siecią Zigbee. Może być on kontrolowany przez bramę/hub Zigbee lub może bezpośrednio połączyć się z pilotem Zigbee za pośrednictwem touchlink i być kontrolowany przez ten pilot. Każdy kontroler może być sparowany z maksymalnie 30 pilotami Zigbee poprzez interfejs bramy/huba.

Urządzenie Zigbee opiera się na Zigbee 3.0, może być połączone i kontrolowane przez maksymalnie 30 pilotów Zigbee, które obsługują zigbee light link za pośrednictwem touchlink. Obsługuje również nową funkcję Zigbee green power, a także może być powiązane i kontrolowane przez maksymalnie 20 przełączników Zigbee green power bezpośrednio, bez potrzeby używania huba lub bramy Zigbee.

Kluczowe cechy:

• Bezprzewodowy kontroler DALI Zigbee 4 w 1
• Odbiera bezprzewodowy sygnał Zigbee i wyjściem przesyła sygnał DALI na linię DALI
• Umożliwia kontrolę 4 typów urządzeń DALI DT6 i DT8, w tym DT6, DT8 Tc, DT8 XY coordinates, DT8 RGBWAF
• Kompatybilny z uniwersalnymi kontrolerami DALI master, które obsługują polecenia DT6 i DT8
• Zasilany napięciem 12V/24VDC
• Może być kontrolowany przez bramę lub hub Zigbee
• Kompatybilny z uniwersalnymi bramami/hubami Zigbee
• Może bezpośrednio połączyć się z pilotem Zigbee za pośrednictwem touchlink i być kontrolowany przez ten pilot
• Może być połączony i kontrolowany przez maksymalnie 30 pilotów Zigbee wspierających zigbee light link za pomocą touchlink
• Obsługuje nową funkcję Zigbee green power i może być powiązany oraz kontrolowany przez maksymalnie 20 przełączników Zigbee green power
• Kompatybilny z uniwersalnymi pilotami Zigbee
• Przełącznik obrotowy jest używany do wyboru trybu sterowania, aby określić, który typ urządzenia ma być kontrolowany oraz aby wybrać tryb sterowania grupowego lub indywidualnego
• Umożliwia kontrolę jednej grupy urządzeń DALI
• Umożliwia wybór i kontrolowanie wyznaczonej grupy DALI (0-15)
• Umożliwia kontrolowanie wszystkich urządzeń na linii DALI za pośrednictwem broadcastu
• Umożliwia wybór i kontrolowanie jednego wyznaczonego adresu DALI (00-63)
• Na każdej linii DALI można zainstalować wiele kontrolerów dla wielu punktów kontroli
