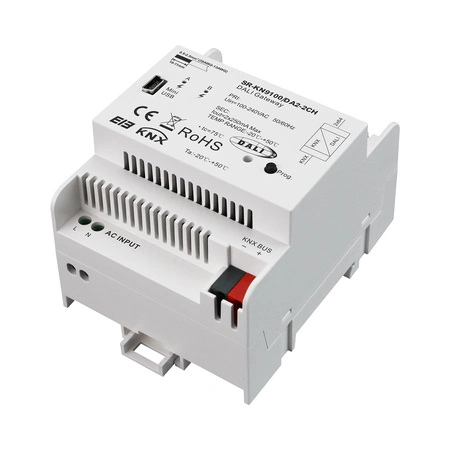

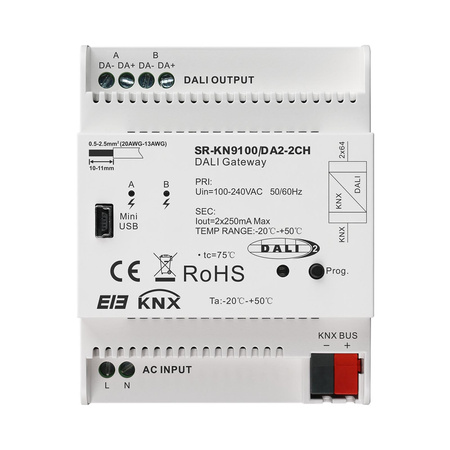

Brama SUNRICHER KNX do 2-kanałowego DALI SR-KN9100/DA2-2CH

Brama SUNRICHER KNX do 2-kanałowego DALI SR-KN9100/DA2-2CH

Cechy

Brama KNX–DALI to moduł na szynę DIN, przeznaczony do montażu w rozdzielnicy na standardowej szynie montażowej 35 mm. Jest to jednomasterski kontroler DALI (single-master) zgodny ze standardem DALI IEC 62386, części 101 ed.2 oraz 103 ed.1.

Brama jest przystosowana do pracy z systemami DALI oraz DALI-2. Obsługuje urządzenia typu Device Type 6, Device Type 8 Tc, Device Type 8 XY oraz Device Type 8 RGB zgodne z IEC 62386, umożliwiając ich integrację z instalacją budynkową KNX.

Brama DALI posiada 2 kanały wyjściowe DALI. Do każdego wyjścia DALI można podłączyć do 64 urządzeń DALI.

Urządzenia DT6 oraz DT8 mogą być podłączane do każdego wyjścia DALI w konfiguracji mieszanej.

• Brama KNX–DALI w wykonaniu na szynę DIN do montażu w rozdzielnicy na szynie 35 mm
• Jednomasterski kontroler DALI zgodny z IEC 62386 cz. 101 ed.2 oraz 103 ed.1
• Przystosowana do systemów DALI oraz DALI-2
• Obsługa Device Type 6, Device Type 8 Tc, Device Type 8 XY oraz Device Type 8 RGB zgodnie z IEC 62386 i ich integracja z KNX
• 2 kanały wyjściowe DALI
• Do 64 urządzeń DALI na każde wyjście
• Obsługa urządzeń DT6 i DT8 w konfiguracji mieszanej na jednym wyjściu
• Oprawy podłączone do każdego kanału DALI są sterowane z poziomu KNX poprzez:
– broadcast
– 64 indywidualne oprawy
– 16 grup oświetleniowych
– 16 scen
• Stany błędów (opraw lub stateczników) poszczególnych urządzeń DALI lub grup oświetleniowych są przesyłane na magistralę KNX za pomocą różnych obiektów grupowych KNX

Zasilanie

• Napięcie zasilania bramy: 100–240 V AC, 50/60 Hz
• Maksymalny pobór prądu z sieci: 48 mA
• Maksymalny pobór mocy z sieci: 11 W
• Napięcie magistrali KNX: 21–30 V DC (z magistrali KNX/EIB)
• Pobór prądu z magistrali KNX: maks. 10 mA
• Pobór mocy z magistrali KNX: maks. 210 mW

Wyjścia DALI

• Liczba wyjść: 2
• Liczba urządzeń DALI: maks. 64 na wyjście
• Obsługiwane typy urządzeń: DT6, DT8 Tc, DT8 XY, DT8 RGB
• Napięcie DALI: typowo 16 V DC
• Maksymalny prąd zasilania: 2 × 250 mA

Połączenia

• KNX: zacisk przyłączeniowy KNX, przewód jednodrutowy 0,8 mm
• Wyjścia DALI i zasilanie sieciowe: zaciski śrubowe, przewody linkowe 0,5–2,5 mm²
• Mini USB: przewód danych USB-A do Mini USB (USB 2.0)

Obsługa i sygnalizacja

• Przycisk KNX i czerwona dioda LED: przypisywanie adresu fizycznego
• Migająca zielona dioda LED KNX: prawidłowa praca warstwy aplikacji
• Czerwona dioda LED DALI: sygnalizacja błędu DALI
• Zielona dioda LED DALI: prawidłowa praca magistrali DALI

Stopień ochrony

• IP20, zgodnie z EN 60529

Temperatura

• Praca: –5°C do +45°C
• Magazynowanie: –25°C do +55°C
• Transport: –25°C do +70°C

Warunki otoczenia

• Wilgotność: <93%, bez kondensacji

Konstrukcja

• Wymiary: 90,1 × 72 × 66,4 mm
• Montaż: na szynie 35 mm zgodnie z EN 60715
